Калькулятор кровли: раскладка листов и 3D

Раскладка листов, 3D и подробный проект кровли

ПроектСохраняется на этом устройстве

Выберите форму. Её можно изменить в любой момент — размеры и другие настройки сохранятся.

Начать с готового примера

Загружаем объёмную модель…

Вращайте модель мышью или пальцем. Колесо и жест двумя пальцами меняют масштаб.

Площадь скатов

Покрытие к покупке

Конёк и рёбра

Предварительная смета

Общая нумерация на модели и в документах

Листы и заявка поставщику

Поштучная ведомость и размеры

Поиск листа

Лист / скат	Полные размеры, мм	Полезная ширина, мм	На крыше, м²	Подрезка, м²	Назначение

Заявка по размерам заготовок

Полные размеры, мм	На крышу, шт.	Резерв, шт.	Всего, шт.	Полная площадь, м²

Чертежи и документы в одном файле

Подробный проект кровли в PDF

Исходные данные, раскладка по скатам, размеры и подрезки листов, каркас, кровельный пирог, доборы и смета.

Состав альбома

Предварительный альбом геометрии и комплектации. Не заменяет расчёт прочности и утверждённую рабочую документацию.

Материалы и работы

Подробная смета кровли

Редактируйте цены. Количества связаны с параметрами и геометрией крыши.

Материал или работа	Ед.	Количество	Цена, ₽	Сумма, ₽

Как читать ведомость заготовок

Прямоугольные заготовки по полосам каждого ската. Торцевые нахлёсты включены; дополнительный резерв показан отдельно. Повторное применение обрезков не заложено. Поперечные нахлёсты задаются полезной шириной. Перед заказом согласуйте модуль длины и раскрой с поставщиком.

Что проверить до закупки

Методика расчёта

Калькулятор кровли онлайн: площадь, материалы, 3D и смета

Кровельная мастерская SMETROOM помогает пройти путь от размеров дома до предварительной ведомости закупки. Вместо одной площади вы получаете геометрию скатов, план кровли, перечень пиломатериала, скрытых слоёв, крепежа, доборов и работ. Параметры можно менять на компьютере и телефоне: смета и модель используют один расчёт.

1. Форма и размеры

Выберите односкатную, двускатную, вальмовую, полувальмовую, шатровую, мансардную, Г-образную или многощипцовую крышу. Для крыла укажите ширину и выступ, для мансарды — два уклона.

2. Покрытие и конструкция

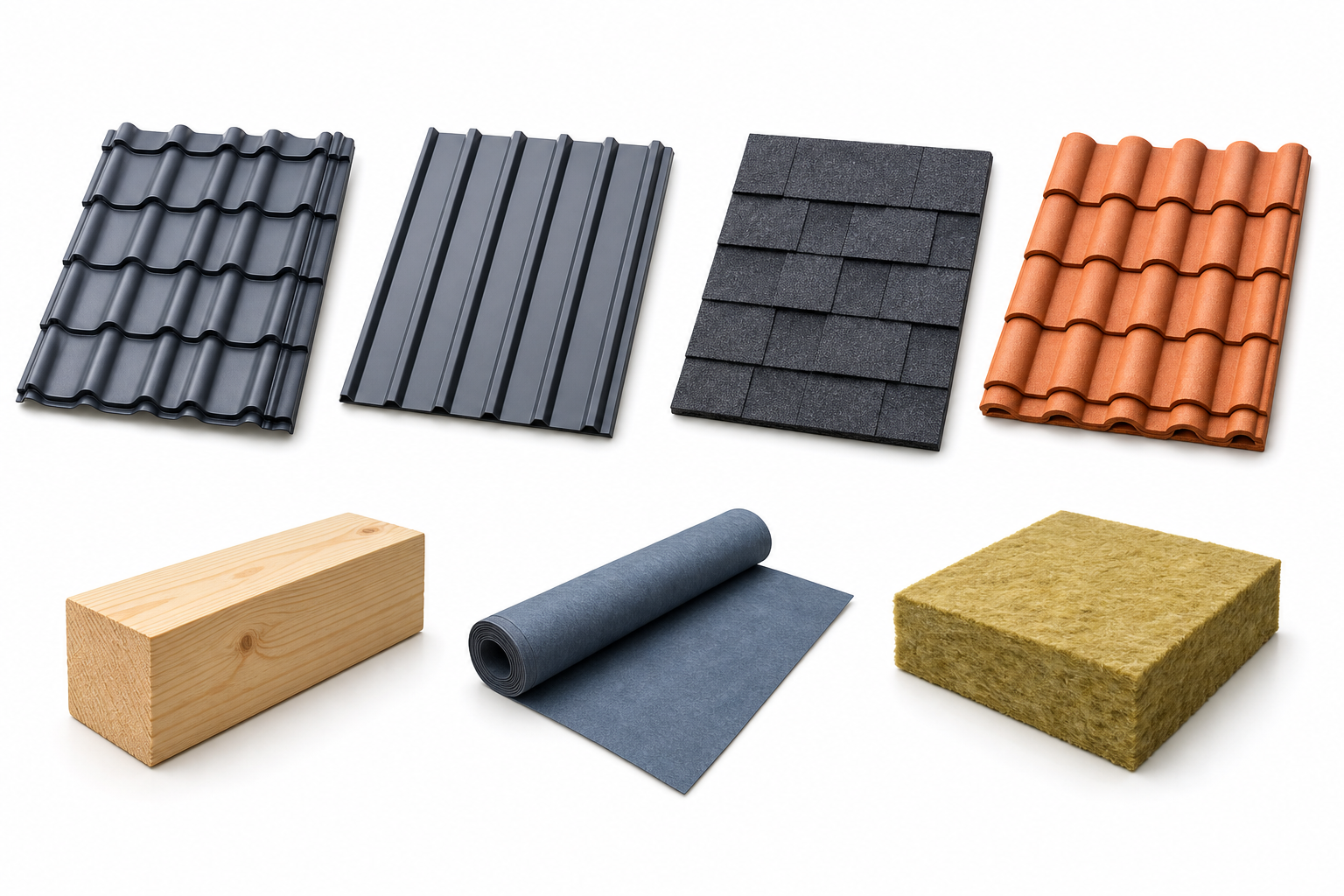

Выберите металлочерепицу, профнастил, гибкую или керамическую черепицу, фальц. Уточните полезную ширину, длину листа, шаг стропил и обрешётки, утепление и плёнки.

3. Комплектация и смета

Добавьте водосток, снегозадержатели и фронтоны. Сравните количества, измените цены, скачайте PDF, Excel, SVG или PNG и сохраните проект для продолжения.

Как считается площадь скатов

Для крыши с одинаковым уклоном площадь горизонтальной проекции делится на cos(α). Но для мансарды и пересекающихся крыльев одного коэффициента недостаточно: каждый плоский участок считается отдельно. На Г-образной и крестовой крышах скрытые пересечением поверхности исключаются. Чертёж и 3D строятся из этих же многоугольников.

Проверочный пример: дом 10 × 8 м, свес 0,5 м, двускатная крыша 35°. Проекция со свесами — 11 × 9 = 99 м². Площадь скатов — 120,86 м², конёк — 11 м, карнизы — 22 м. Для проекции 80 м² при 30° без дополнительных свесов результат равен 80 / cos(30°) ≈ 92,38 м².

Расчёт листов металлочерепицы, профнастила и фальца

Скат делится на полосы по полезной ширине. Для каждой полосы определяется длина прямоугольной заготовки. Если она больше максимальной длины листа, добавляются поперечные стыки с заданным продольным нахлёстом. На косых границах часть листа отрезается: эта площадь входит в закупку, даже если не остаётся на крыше. Полная ширина определяет размер заготовки, полезная — шаг полос. Длины округляются по заданному модулю; можно выбрать изготовление по размерам или фиксированную длину. Выравнивание доступно от края или симметрично. Резерв округляется вверх до целых листов по проценту их количества: сначала берутся наиболее длинные. В режиме «Листы» видны номера и размеры, по нажатию — контур подрезки. Ведомость и заказ находятся над сметой. Подробный проект PDF включает развёртки скатов и все листы без скрытого сокращения списка.

Это предварительный раскрой без производственной оптимизации обрезков. Нельзя считать, что кусок с одного ската обязательно подходит другому: важны направление волны, замок, цвет и модуль длины. Цены металлического покрытия в таблице заданы за полезный м². Проверьте, по какой площади выставляет счёт ваш поставщик.

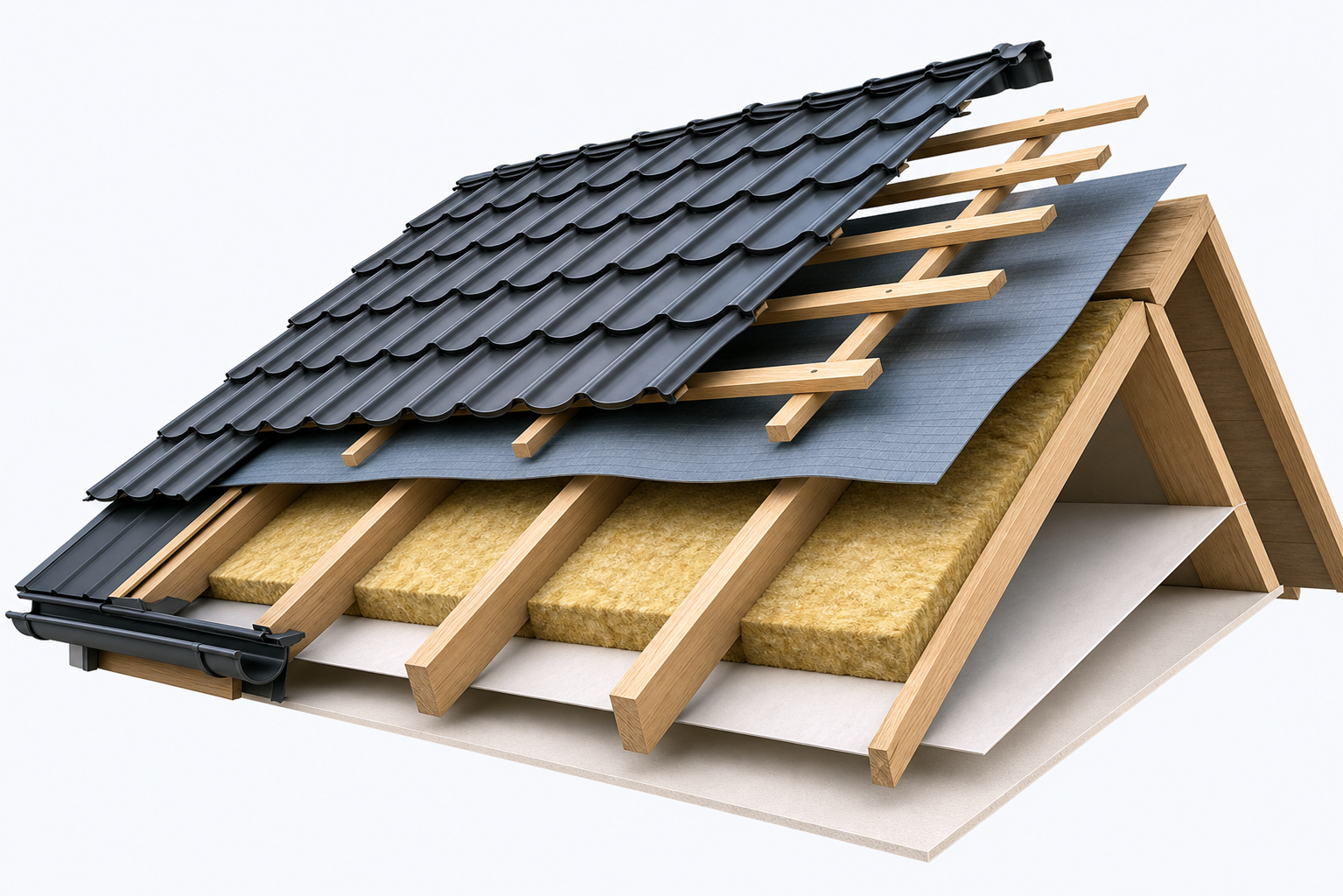

Шаг обрешётки и комплект скрытых материалов

Линии стропил и обрешётки рассчитываются на скатах по заданному максимальному шагу. В ведомость добавляются припуски на усиление коньков и ендов, запас пиломатериала и крепления. Под гибкую черепицу вместо рядовой обрешётки в расчёте применяется сплошной настил и подкладочный ковёр. Начальные сечения и нормы — допущения для бюджета, не подтверждение несущей способности.

Шаг и стартовая доска зависят от серии покрытия: смотрите инструкцию Grand Line по металлочерепице и инструкцию по кровельному профнастилу. Основание и подкладочные слои гибкой кровли сверяйте с инструкцией ТЕХНОНИКОЛЬ SHINGLAS. Ссылки проверены 15 сентября 2026 года; перед монтажом используйте актуальную инструкцию конкретной системы.

Доборные элементы и водосток

Коньки, хребты, ендовы, карнизы, торцы и переломы определяются по линиям соединения скатов. Покупные планки округляются до целых изделий с учётом полезной длины. Водосток включает желоба, кронштейны, трубы и соединительные комплекты. Снегозадержатели добавляются предварительно одним рядом. Проверка водосбора, числа рядов снегозадержания и крепления к опорам выполняется отдельно.

Цены и ограничения

Начальные цены предназначены для сравнения вариантов, не являются актуальными котировками поставщиков. Отредактируйте их по коммерческому предложению. Люкарны и проходки учитываются условными комплектами без вырезания проёмов. Величины фронтонов предварительные, по границе проекции кровли со свесами. Отделка и архитектурные детали стен в 3D иллюстративны.

Калькулятор не проверяет прочность, прогибы, распор, опоры и крепления. Климатические нагрузки вводятся из проектных данных, не определяются по ближайшему городу и не меняют уклон автоматически. Для сложной крыши отдельно рассчитываются стойки, прогоны, узлы ендов и локальные нагрузки. Результат не заменяет рабочую документацию и консультацию конструктора.

Методика и ограничения расчётов · Сообщить об ошибке

Кровельные узлы: что проверить в проекте

Конёк и вентиляция

Выход воздуха из подкровельного зазора, аэроэлемент и коньковый добор. Вентилируемый зазор нельзя перекрывать утеплителем.

Карниз и водосток

Карнизная планка, вход воздуха, лобовая доска и желоб. Места воронок и диаметр системы выбираются по водосбору.

Фронтонный свес

Торцевая планка закрывает кромку покрытия. Под ней нужно надёжное основание и крепление от ветрового отсоса.

Ендова

Сплошное основание и нижняя ендова отводят воду с пересекающихся скатов. Ширину водосборного канала уточняют в инструкции.

Перелом мансарды

На стыке крутизны скатов требуется системное решение перелома, подкладки и примыкания. Геометрическая линия не заменяет рабочий узел.

Мембрана и контробрешётка

Порядок нахлёстов, проклейка и вентзазор определяются материалом. Показываем слои отдельно для проверки комплектации.

Кровельное окно

Проём, усиленные стропила и оклад подбирают по размеру окна и типу покрытия. Условный комплект люкарны не равен проекту проёма.

Дымоход и проходки

Фартук, отвод воды и противопожарные расстояния требуют отдельного решения. Калькулятор учитывает только условную комплектную позицию.

Вопросы о расчёте крыши

Как рассчитать площадь крыши онлайн?

Укажите наружные размеры дома, свесы, форму и уклон. Калькулятор строит скаты и складывает их площади. Для сложных крыш перекрытые участки крыльев исключаются. Чистая площадь и количество покрытия к покупке показаны отдельно.

Показывает ли 3D реальное покрытие?

Да, модель отображает объёмный профиль металлочерепицы, профнастила, керамики и фальцев, а также ряды гибкой черепицы. Это типовой профиль, а не точная геометрия конкретного артикула; оттенок сверяют с физическим образцом.

Почему закупаемая площадь больше площади скатов?

Для листовых материалов считаются прямоугольные заготовки по полосам скатов, продольные нахлёсты и дополнительный резерв. Для гибкой черепицы закупка округляется до упаковок, для керамической — до целых штук. Обрезки между скатами автоматически не переиспользуются.

Как выбирается шаг обрешётки?

Начальное значение зависит от выбранного материала. Его можно изменить в шаге «Конструкция». Точный шаг, первую доску, усиление узлов и толщину настила нужно сверять с инструкцией выбранной серии и расчётом опор.

Можно ли рассчитать тёплую мансарду?

Включите тёплую кровлю и задайте толщину утеплителя. В смете появятся теплоизоляция и, если включена, пароизоляция. Если утепление толще стропил, добавляется предварительный объём поперечного бруса.

Что входит в PDF и Excel?

Кнопка «Проект PDF» формирует многостраничный предварительный альбом: планы, развёртки всех скатов, ведомость листов и запас, заказ поставщику, карты подрезки с координатами, линии стропил, обрешётку, доборы и смету. «Смета PDF» и Excel сохраняют только смету. Листы и заказ также доступны в CSV, план — SVG, 3D — PNG, редактируемый проект — JSON.

Рассчитывает ли калькулятор безопасное сечение стропил?

Нет. Сечение задаётся пользователем для оценки количества пиломатериала. Пролёты, нагрузки, прогибы, опоры, крепления и узлы должен проверить проектировщик. Указанные климатические нагрузки используются только для предупреждений.

Можно ли приложить смету к договору?

Да. Кнопки под таблицей передают расчёт в конструктор смет или в договор на кровельные работы. Передача выполняется через локальное хранилище этого браузера. При доступном 3D к договору прикладывается изображение модели.
