Раскладка панелей, металлокаркас и смета — в одном проекте.
От гаража до большого цеха: проверяйте размеры и сравнивайте материалы.
Предыдущий результат не соответствует новым параметрам. Исправьте ввод; экспорт отключён.
Подготавливаем 3D-модель…
ⓘ Предварительный расчётПодбор вторичных профилей — ограниченная проверка отдельных элементов. Главные колонны, балки, фермы и устойчивость здания не проверены. Посмотреть условия →
Заказные панели, резерв и установленная площадь считаются отдельно.
| Марка | Назначение | Ширина × длина, м | Осн., шт. | Резерв, шт. | Заказ, м² | На схеме |
|---|---|---|---|---|---|---|
| roof-1000000-9350000-150000 | Кровля 150 мм | 1 × 9,35 | 74 | 3 | 719,95 | — |
| wall-1000000-7590000-120000 | Стена 120 мм | 1 × 7,59 | 4 | 4 | 60,72 | — |
| wall-1000000-7420000-120000 | Стена 120 мм | 1 × 7,42 | 4 | 0 | 29,68 | — |
| wall-1000000-7240000-120000 | Стена 120 мм | 1 × 7,24 | 4 | 0 | 28,96 | — |
| wall-1000000-7060000-120000 | Стена 120 мм | 1 × 7,06 | 4 | 0 | 28,24 | — |
| wall-1000000-6890000-120000 | Стена 120 мм | 1 × 6,89 | 4 | 0 | 27,56 | — |
| wall-1000000-6710000-120000 | Стена 120 мм | 1 × 6,71 | 4 | 0 | 26,84 | — |
| wall-1000000-6530000-120000 | Стена 120 мм | 1 × 6,53 | 4 | 0 | 26,12 | — |
| wall-1000000-6360000-120000 | Стена 120 мм | 1 × 6,36 | 4 | 0 | 25,44 | — |
| wall-1000000-6180000-120000 | Стена 120 мм | 1 × 6,18 | 4 | 0 | 24,72 | — |
| wall-1000000-6000000-120000 | Стена 120 мм | 1 × 6 | 72 | 0 | 432 | — |
Главные сечения — для ведомости, не подтверждение несущей способности.
| Профиль и раскрой | Деталей | Длина, м | Масса, кг | Хлысты без длинномеров |
|---|
Панели — за м² заказа, металл — за кг, доборы и упаковки — за штуку. Заполните свои цены; добавьте неучтённые работы и проектные узлы. На телефоне таблица листается вправо.
| Материал / работа | Ед. | Количество | Цена, ₽ | Сумма, ₽ |
|---|---|---|---|---|
| Кровельная панель 150 мм · 1 × 9.35 м | м² | 719,95 | — | — |
| Стеновая панель 120 мм · 1 × 7.59 м | м² | 60,72 | — | — |
| Стеновая панель 120 мм · 1 × 7.42 м | м² | 29,68 | — | — |
| Стеновая панель 120 мм · 1 × 7.24 м | м² | 28,96 | — | — |
| Стеновая панель 120 мм · 1 × 7.0600000000000005 м | м² | 28,24 | — | — |
| Стеновая панель 120 мм · 1 × 6.890000000000001 м | м² | 27,56 | — | — |
| Стеновая панель 120 мм · 1 × 6.71 м | м² | 26,84 | — | — |
| Стеновая панель 120 мм · 1 × 6.53 м | м² | 26,12 | — | — |
| Стеновая панель 120 мм · 1 × 6.36 м | м² | 25,44 | — | — |
| Стеновая панель 120 мм · 1 × 6.18 м | м² | 24,72 | — | — |
| Стеновая панель 120 мм · 1 × 6 м | м² | 432 | — | — |
| Труба 160×160×6 мм | кг | 1 663,21 | — | — |
| Труба 80×40×4 мм | кг | 1 849,96 | — | — |
| Труба 160×80×6 мм | кг | 5 309,63 | — | — |
| Труба 160×80×5 мм | кг | 12 526,84 | — | — |
| Труба 60×40×3 мм | кг | 3 355,57 | — | — |
| Резерв металла в размер | кг | 1 235,26 | — | — |
| Фасонки и соединительные пластины, оценка | кг | 741,16 | — | — |
| Базы главных колонн, оценка | кг | 252 | — | — |
| Анкеры главных колонн | шт. | 56 | — | — |
| Цокольные доборы · изделие 3 м | шт. | 37 | — | — |
| Боковые доборы проёмов · изделие 3 м | шт. | 12 | — | — |
| Верхние доборы проёмов · изделие 3 м | шт. | 6 | — | — |
| Нижние доборы окон · изделие 3 м | шт. | 1 | — | — |
| Наружные углы · изделие 3 м | шт. | 12 | — | — |
| Карнизные планки · изделие 3 м | шт. | 26 | — | — |
| Торцевые планки кровли · изделие 3 м | шт. | 16 | — | — |
| Конёк · изделие 3 м | шт. | 13 | — | — |
| Крепёж панелей, упаковка 100 шт. | упак. | 26 | — | — |
| Крепёж доборов и нахлёстов, упаковка 100 шт. | упак. | 11 | — | — |
| Герметик, картриджи | шт. | 221 | — | — |
| Уплотнительная лента, рулон 30 м | рул. | 43 | — | — |
| Монтаж стеновых и кровельных панелей | м² | 1 315,68 | — | — |
R = толщина сердечника / λ. Оцениваются только потери тепла при температуре внутри выше наружной; летние теплопритоки не считаются. Оценка не включает мостики холода, поверхностные сопротивления, пол, вентиляцию и инфильтрацию — это не подбор отопления. Рейсы — нижняя оценка по массе панелей/металла и объёму панелей, без упаковки, доборов, пределов укладки и маршрута.
Выберите задачу: посчитать количество стеновых и кровельных панелей, сравнить раскладки, собрать ведомость металла или проверить состав сметы. Ниже — разборы с формулами, ограничениями и примерами, которые открываются в этом калькуляторе.
Расчёт количества материалов не заменяет проект несущих конструкций. Главные сечения и нагрузочные условия проверяются отдельно.
Все статьи о расчёте сэндвич-панелей →
Площадь стены нужна для оценки объёма работ, но для покупки панелей её недостаточно. Разберём, как перейти от габаритов здания к количеству заготовок и не потерять фронтоны, стыки и обрезки.
Разобрать расчётЗаказ кровельных панелей считают по поверхности скатов и длинам заготовок, а не по площади пола. Покажем, где появляются дополнительные метры и как избежать двойного учёта нахлёстов.
Разобрать расчётДве стены одинаковой площади могут потребовать разное количество панелей. На заказ влияют не только размеры здания, но и направление раскладки, длина поставки и места опирания.

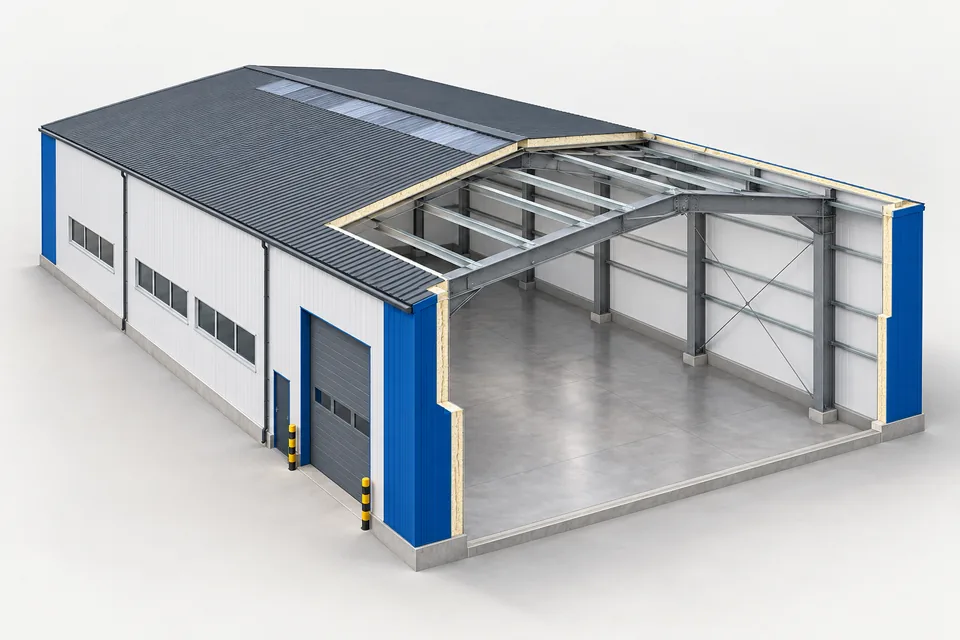

Разобрать расчётРасчёт количества металла и проверка прочности здания — разные задачи. Разберём, какие элементы можно посчитать по геометрии и почему профиль нельзя назначать только по размерам гаража или склада.

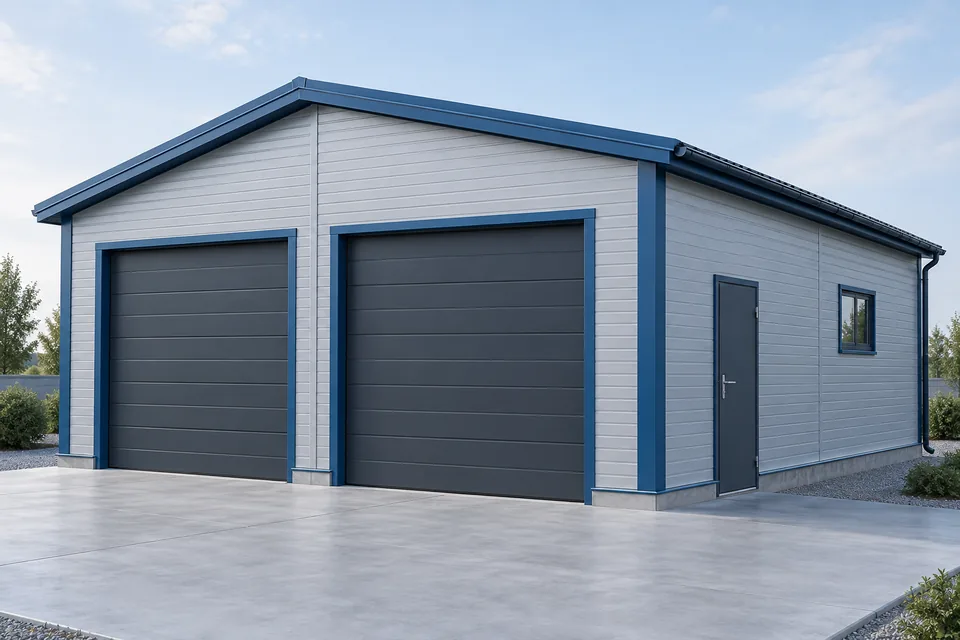

Разобрать расчётРазберём готовый пример на две машины. Все числа ниже рассчитаны тем же модулем, который работает в калькуляторе; кнопка откроет именно эти параметры для редактирования.
Разобрать расчётБольшой склад нельзя оценить только умножением площади пола на цену стен. Покажем воспроизводимый пример здания и перечень данных, которые нужно уточнить до коммерческого предложения.

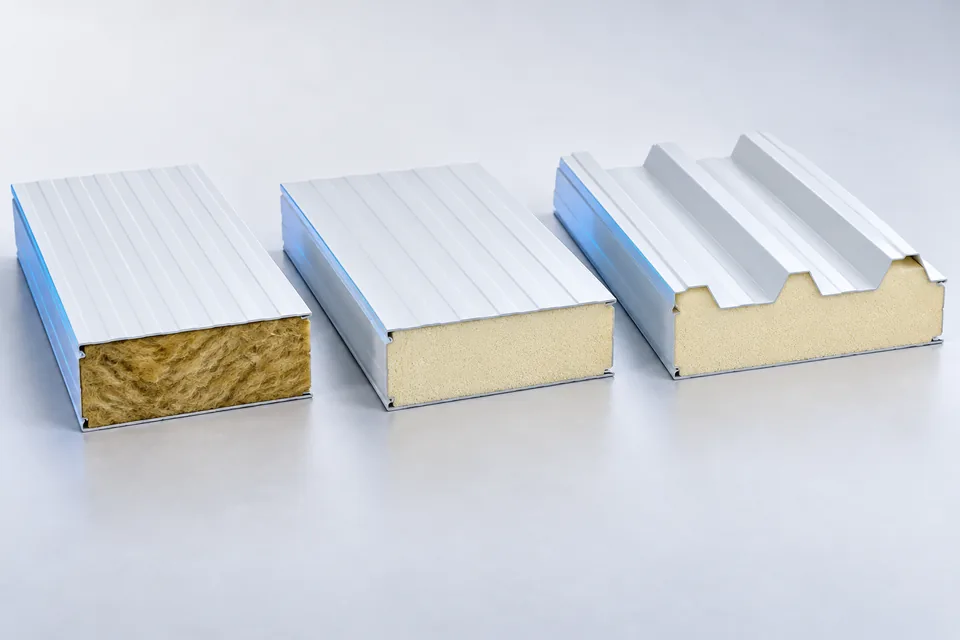

Разобрать расчётНельзя выбрать панель только по слову «тёплая» или по толщине соседнего гаража. Для осмысленного сравнения нужны свойства конкретного изделия и условия эксплуатации здания.
Разобрать расчётЦена панели за квадратный метр не показывает стоимость здания. Разберём состав сметы и единицы измерения, чтобы сравнивать предложения поставщиков на одинаковых условиях.
Разобрать расчётВыберите пример гаража, склада или цеха и задайте наружные размеры. Установленная площадь стен учитывает фронтоны и исключает окна, ворота и двери. Площадь кровли считается по скатам с углом и свесами, а не по прямоугольнику на плане.
Введите полезную ширину, толщину и предельную длину панелей по документации поставщика. Вертикальная и горизонтальная стеновая раскладка дают разные длины заказа и отходы. Покупается прямоугольная заготовка, поэтому вырез ворот не равен автоматической экономии всей его площади.
Задайте шаг рам и внутренних колонн, балочную или ферменную схему. Обязательные опоры под торцевыми стыками добавляются к регулярной сетке. На фасадах формируется обрамление проёмов; главные конструкции не исчезают при конфликте с окном или воротами.
Для отдельных вторичных профилей доступны автоматический подбор и ручная проверка. Укажите нагрузки и ограничения по проекту, изучите момент, напряжение и прогиб. Затем заполните цены и добавьте свои позиции: монтаж, доставку, кран, основания и инженерные системы.
Все 10 вариантов доступны в списке над параметрами. Это стартовые геометрические модели, а не утверждённые типовые проекты. Площади ниже включают выбранные проёмы; заказ дополнительно учитывает обрезки, нахлёсты и резерв.
4 × 6 м · 2.8 м
Стены 53,36 м²
Кровля 28,44 м²
Заказ 29 панелей
8 × 8 м · 3.2 м
Стены 93,1 м²
Кровля 72,14 м²
Заказ 52 панелей
9 × 12 м · 4.2 м
Стены 169,47 м²
Кровля 119,16 м²
Заказ 71 панелей
12 × 18 м · 5 м
Стены 283,22 м²
Кровля 231,68 м²
Заказ 102 панелей
12 × 24 м · 4.5 м
Стены 359,43 м²
Кровля 304,23 м²
Заказ 88 панелей
18 × 36 м · 6 м
Стены 635,58 м²
Кровля 680,09 м²
Заказ 189 панелей
24 × 60 м · 8 м
Стены 1 329,5 м²
Кровля 1 488,24 м²
Заказ 426 панелей
36 × 84 м · 10 м
Стены 2 414,09 м²
Кровля 3 102,35 м²
Заказ 615 панелей
18 × 60 м · 5.5 м
Стены 857,05 м²
Кровля 1 136,19 м²
Заказ 287 панелей
48 × 120 м · 12 м
Стены 4 078,92 м²
Кровля 5 884,63 м²
Заказ 1482 панелей
Каждый фасад разбивается на полосы полезной ширины. Высота или длина полосы определяет заказную заготовку. Если предельной длины недостаточно, появляются отдельные сегменты и опоры под их торцами. Длина заказа округляется вверх до выбранного шага; последний узкий участок оплачивается в полной полезной ширине.
Базовый заказ = установленная площадь + отходы раскроя + нахлёсты
Полный заказ = базовый заказ + отдельные резервные панели
Площадь кровли = (W + 2e) × (L + 2e) / cos α
Резерв округляется до целых панелей отдельно для стен и кровли; его длина равна самой длинной используемой заготовке соответствующего типа. Отходы не считаются материалом, который автоматически можно использовать в другом месте. Деталировку замков и возможность раскроя вокруг проёмов согласуйте с изготовителем.
Вводимый шаг опор должен соответствовать конкретной панели и её условиям работы. Подбор вторичной трубы использует модель однопролётной шарнирной балки и геометрические свойства сечения. Главные рамы, фермы и колонны остаются вне этой проверки.
qSLS = pSLS × b + g
qULS = pULS × b + γg × g
M = q × L² / 8
σ = M / W сечения
f = 5 × q × L⁴ / (384 × E × I), E = 210 000 МПа
В формулах p — нагрузка в кПа (кН/м²), b — грузовая ширина в метрах, g — собственный вес профиля в кН/м, γg — введённый коэффициент собственного веса ULS. Для напряжения и прогиба ядро приводит нагрузки к Н/мм, L к мм, W к мм³ и I к мм⁴; напряжение получается в МПа, прогиб в мм. Эксплуатационная нагрузка проверяет прогиб, расчётная — напряжение. Для стенового ригеля собственный вес действует по другой оси; учитывается сумма напряжений и результирующий прогиб. Для вертикальной стойки осевая устойчивость от собственного веса не проверена. RHS-сечения моделируются с округлёнными углами, двутавры — как геометрические сечения для ведомости. Масса равна площади сечения × длине × 7850 кг/м³; сверяйте реальные свойства с сортаментом поставщика.
Количество креплений панелей определяется по геометрическим контактам заготовок с линиями опор и введённому числу креплений на контакт. Это не расчёт вырыва самореза или допуска по ветру. Доборы считаются по отдельным цокольным, угловым, карнизным и оконным участкам с заданным нахлёстом — округляется каждый участок, а не только общий метраж.
Стоимость позиции = закупочное количество × ваша цена за указанную единицу
Масса панели ≈ площадь заказа × (2 × толщина облицовки × 7850 + толщина сердечника × его плотность)
В формуле массы толщины облицовки и сердечника переводятся из миллиметров в метры. Теоретическая масса панели не учитывает увеличение площади металла на профилирование и замки. Уплотнительная лента считается по длинам опор, герметик — по длинам стыков и заданному расходу. При закупке деталей в размер профиль оценивается по чистой геометрической массе, резерв — отдельной строкой. При закупке целых хлыстов в профильную строку входят рабочие и резервные хлысты с обрезками, а также длинномерные детали. Резерв округляется до целых хлыстов по каждому профилю. Фасонки и базы — отдельные оценочные строки. Раскрой хлыстов эвристический, без припуска на пил и гарантии оптимальности.
Калькулятор не выполняет пространственный расчёт здания, проверку устойчивости главного каркаса, соединений, фундаментов, температурных воздействий, пожарных требований и крановых нагрузок. Наличие большого пресета не означает разрешение строить по экранной модели.
Методика обновлена . Редакция SMETROOM · Сообщить об ошибке. Расчёт выполняется в браузере; цены не являются коммерческим предложением.
Стеновые и кровельные заготовки по размерам здания, ориентации панелей, фронтонам и проёмам; базовый заказ, отходы, нахлёсты и отдельный резерв. Дополнительно формируются геометрическая ведомость металлокаркаса, доборы, крепёж, герметизация и смета по вашим ценам.
Панели заказываются полноширинными прямоугольными заготовками. Узкая последняя полоса, обрезка фронтона, вырезы окон и ворот образуют отходы. Торцевые нахлёсты кровли и резерв учитываются отдельно. Калькулятор не обещает повторно использовать обрезки без согласованной карты раскроя.
Количество резервных заготовок округляется вверх отдельно для стен и кровли. Резервные панели имеют самую длинную используемую заказную длину соответствующего типа. Они выделены в ведомости и не добавляются вторым процентом поверх заказа.
Да. Меняются направление полос и положения торцевых стыков. Вертикальные панели требуют горизонтальных опор, горизонтальные — вертикальных. Калькулятор добавляет необходимые линии опирания под стыки, но допустимость пролёта конкретной панели нужно проверить по документации изготовителя.
Для вторичных прогонов, ригелей и стеновых стоек доступен предварительный подбор геометрического RHS-профиля по введённой нагрузке, напряжению и прогибу. Главные колонны, балки и фермы считаются по заданным сечениям только для ведомости. Устойчивость всего здания, узлы и фундаменты не рассчитываются.
Эксплуатационная нагрузка используется для оценки прогиба, расчётная — для напряжений. Значения вводятся отдельно в кПа. Кровельная нагрузка относится к площади ската, должна включать панели и снег по проекту; собственный вес вторичного профиля программа добавляет самостоятельно.
Да. Есть готовые примеры до цеха 48×120 м, а размеры допускаются до 60×240 м. Можно добавить внутренние ряды колонн и фермы. Для промышленного здания особенно важен отдельный пространственный расчёт; мостовые краны и технологические воздействия автоматически не учитываются.
Да. До 40 проёмов с проверкой пересечений и положения. Проёмы вырезаются в панелях и 3D, формируется обрамление. Если проём конфликтует с главной колонной или фермой, несущий элемент не удаляется: программа сообщает, что схему нужно изменить.
Стоимость получается из закупочных количеств и введённых вами цен. Панели оцениваются за м² заказа, сталь за кг, доборы и упаковки за штуку. Добавьте свои строки для монтажа, доставки, кранов и прочих работ. Нулевая цена означает незаполненную позицию; итог до заполнения всех цен неполный.
Да. JSON сохраняет редактируемый проект; CSV доступны для сметы, заказа панелей и поэлементной ведомости металла. Можно скачать PNG модели, SVG фасада и отправить страницу на печать/PDF. Автосохранение работает в браузере. Ссылка на параметры не содержит цен и пользовательских строк.
Расчёт и таблицы не зависят от WebGL. В браузере без WebGL2 остаются SVG-фасады, смета и файловый экспорт. Для интерактивного объёма нужен браузер с аппаратным или программным WebGL2.
Начните с примера 8×8 м: введите свои высоту, ворота, дверь и крышу. Чистая площадь стен и площадь заказа различаются из-за ширины полос, фронтонов, вырезов и резерва. Статья о гараже содержит воспроизводимые цифры и ссылку на этот набор параметров.
Да. В заказе панели стен и кровли разделены. Задайте форму крыши, свес, угол, полезную ширину, максимальную длину и торцевой нахлёст, затем используйте кровельные строки ведомости.
Калькулятор формирует предварительные количества доборов, крепежа, ленты и герметика по геометрии и введённым нормам. Длины деталей, нахлёсты, упаковки и расход на шов можно менять. Окончательную схему крепления и герметизации согласуют с изготовителем.
Универсальной толщины нет: учитываются назначение здания, климат, температуры, свойства конкретной панели и требования к конструкции. Сравните варианты в калькуляторе, затем подтвердите теплотехнические, пожарные и конструктивные решения по проекту.
Нет единой достоверной цены без состава работ и условий поставки. Калькулятор считает по вашим расценкам. Монтаж, фундамент, инженерные системы и доставку нужно проверять и добавлять отдельно; нулевые цены отмечают незаполненные позиции.
В разделе статей есть примеры гаража 8×8 м и склада 18×36 м. Ссылка открывает исходные параметры в калькуляторе. Проект можно сохранить в JSON, а заказ панелей, металл и смету выгрузить в CSV.
